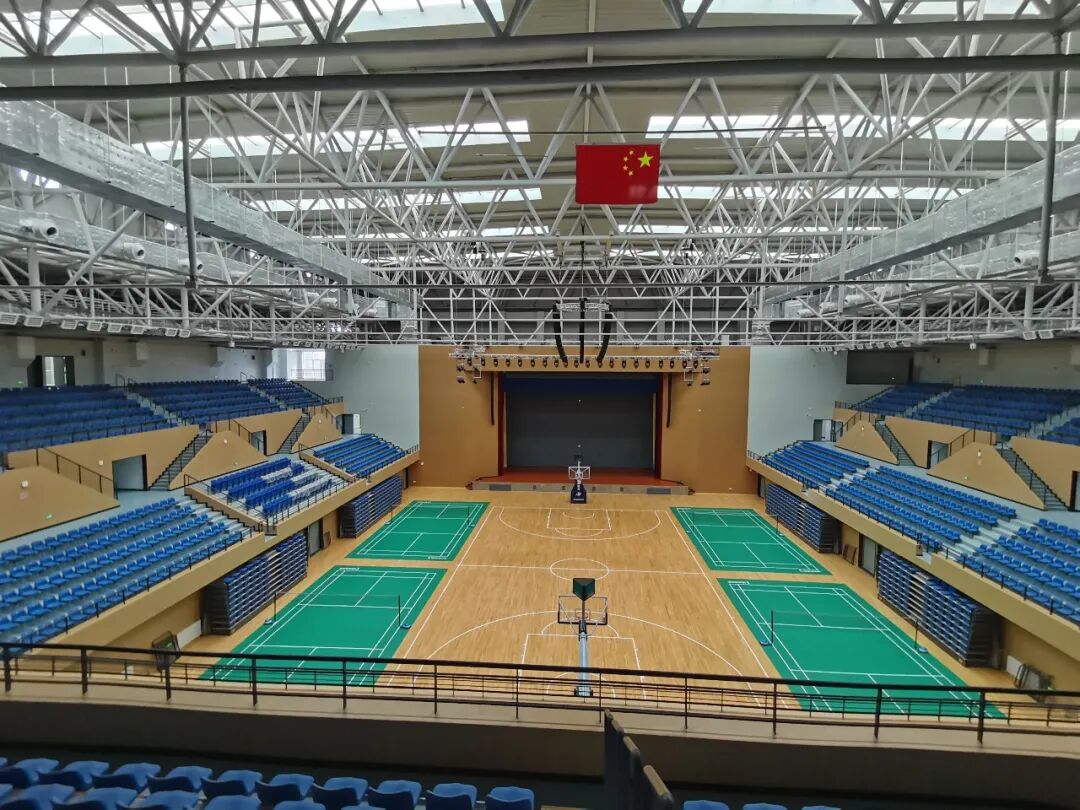

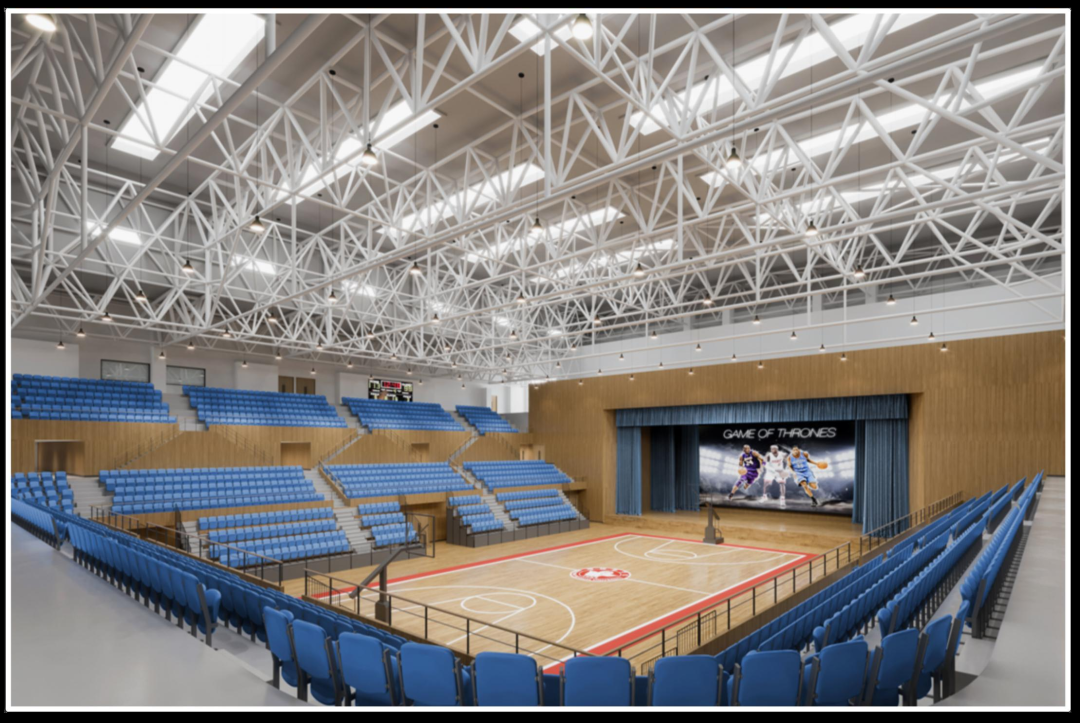

潍坊医学院坐落于山东半岛中部闻名遐迩的..风筝都—山东省潍坊市，是山东省省属全日制普通高等医学院校。作为学校全体师生的主要活动中心兼室内篮球馆，潍坊医学院体育馆此次扩声系统设计施工的目的是为了更好地满足室内体育教学、大型会议、演讲、家长会，以及文艺演出等各种形式的会议和演出活动的场地需要。

作为体育馆的扩声，关键是..语言清晰度，所有扩声设计应该以此为中心。除此之外，体积小，重量轻，有源，以及基于..性、后期维护使用的便捷性，也都是选择音箱的标准。

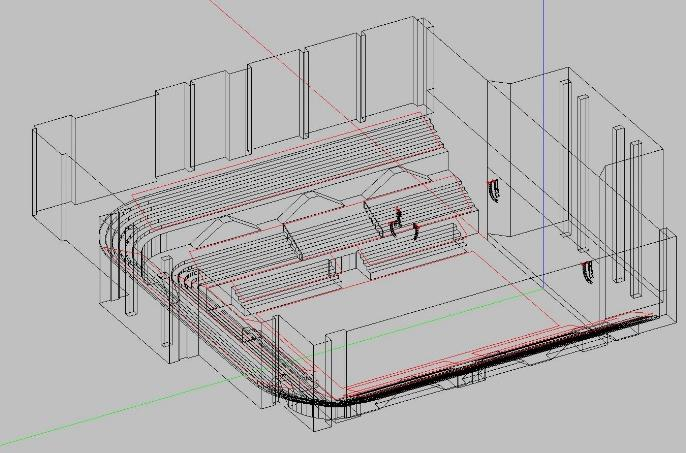

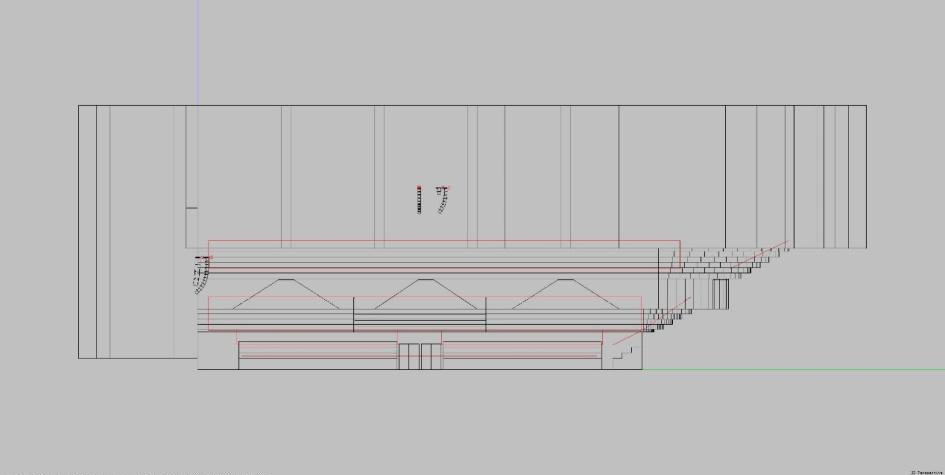

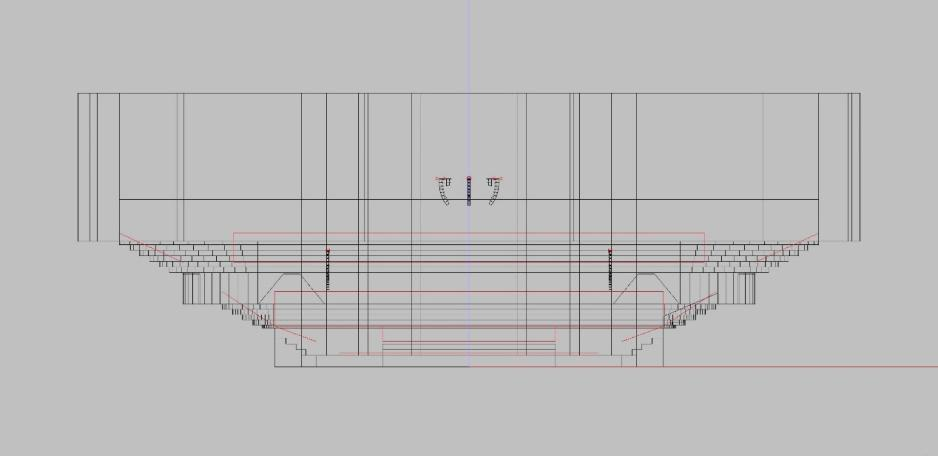

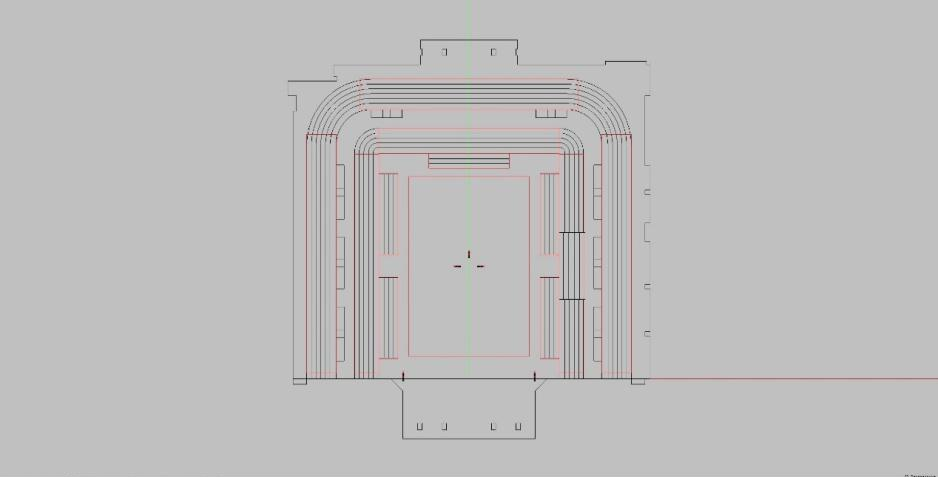

为了尽可能地提高语言清晰度，减少墙面对声音的反射，我们进行了专业的声场设计，并参照JGJ/T 131-2012《体育场馆声学设计及测量规程》表4.2.1体育馆主扩声系统扩声特性指标，在计算机声场模拟软件EASE中对我们的声场设计进行了模拟。

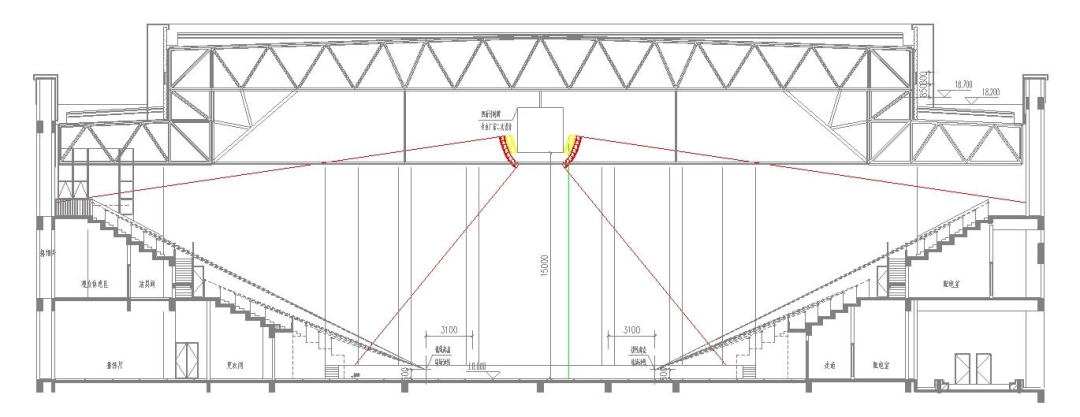

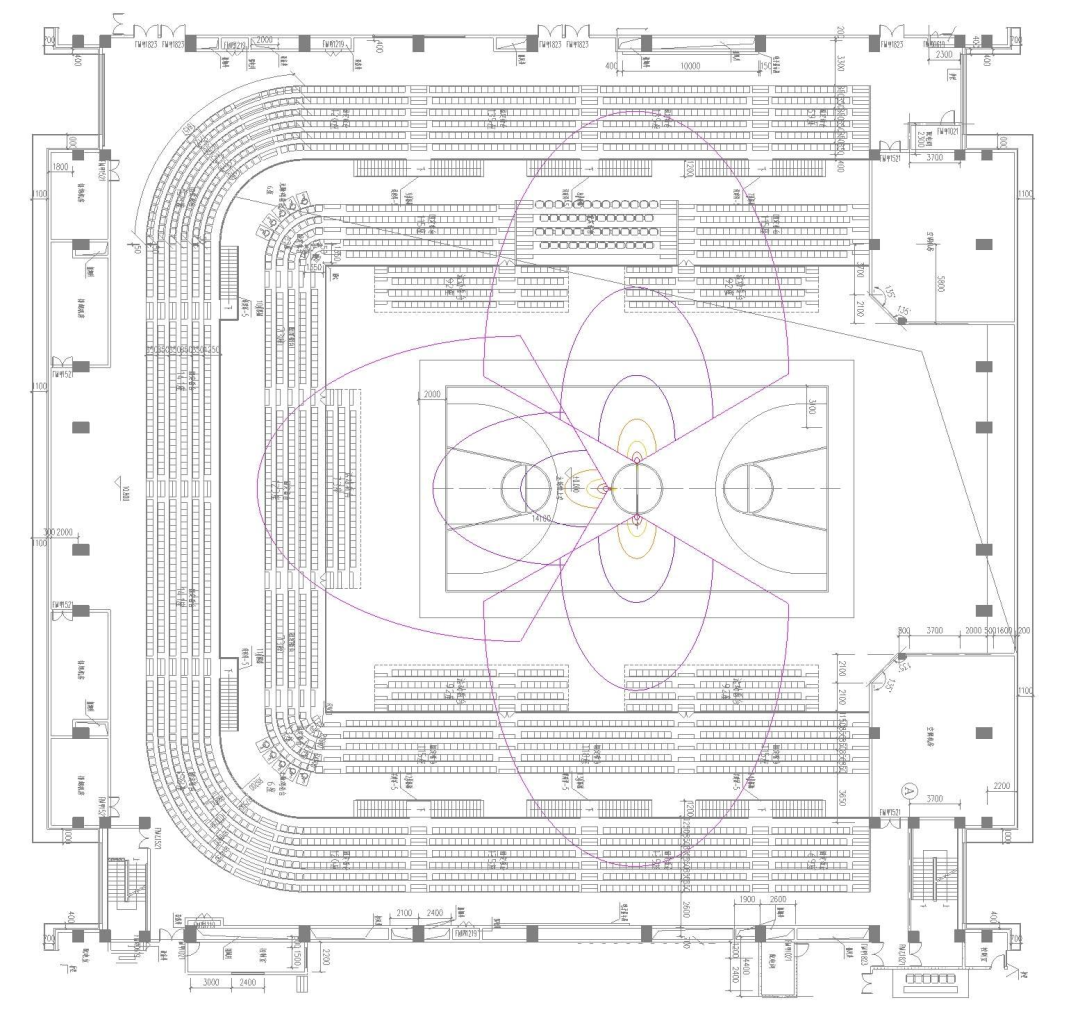

本次扩声系统的音箱布局是基于集中式扩声形式的理论，并遵照如下原则：

1️⃣音箱的重量应符合吊挂点承载的要求；

2️⃣音箱的位置在建筑上是合理的；

3️⃣音箱的安放应避免声反馈和产生回声干扰并提高传声增益；

4️⃣音箱的布置..利用音箱的指向特性来覆盖观众席，所有听众接收到均匀的声能。

SE德国美高M-FXA有源线阵列扩声系统，凭借着小体积、大声压、高保真的特点，.终被校方所采纳。该体育馆项目的扩声系统主要包括两个部分：主场馆和报告厅，其中主场馆包括主扩声系统和吊篮扩声系统，所用到的音箱数量及型号如下：

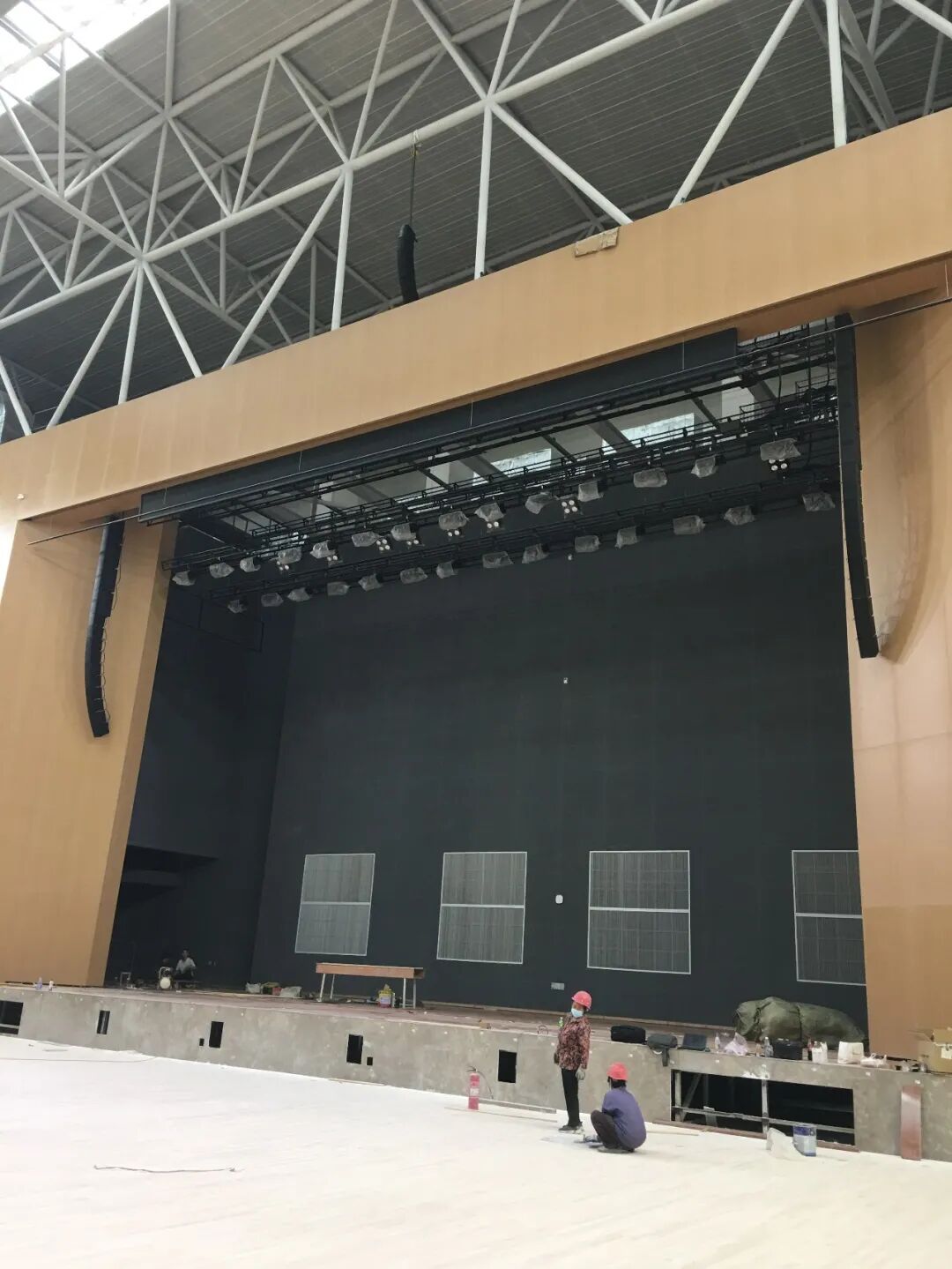

1.主扩采用左中右声道设计，选用了SE的有源线阵列M-FXA系统，其中左右吊挂扩声系统各采用10只M-FXA有源全频音箱+4只M-F3A FS吊挂低音音箱，中置采用6只M-FXA；

2.在主扩音箱位置的正下方，靠近舞台..处嵌入8只SE有源地面低频音箱M-F3A S15 PRO；

3.在舞台的上台口、下台口以及内侧共摆放6只M-FXA作为台唇扩声、6只M-FXA+2只M-FXA SUB作为舞台返听。

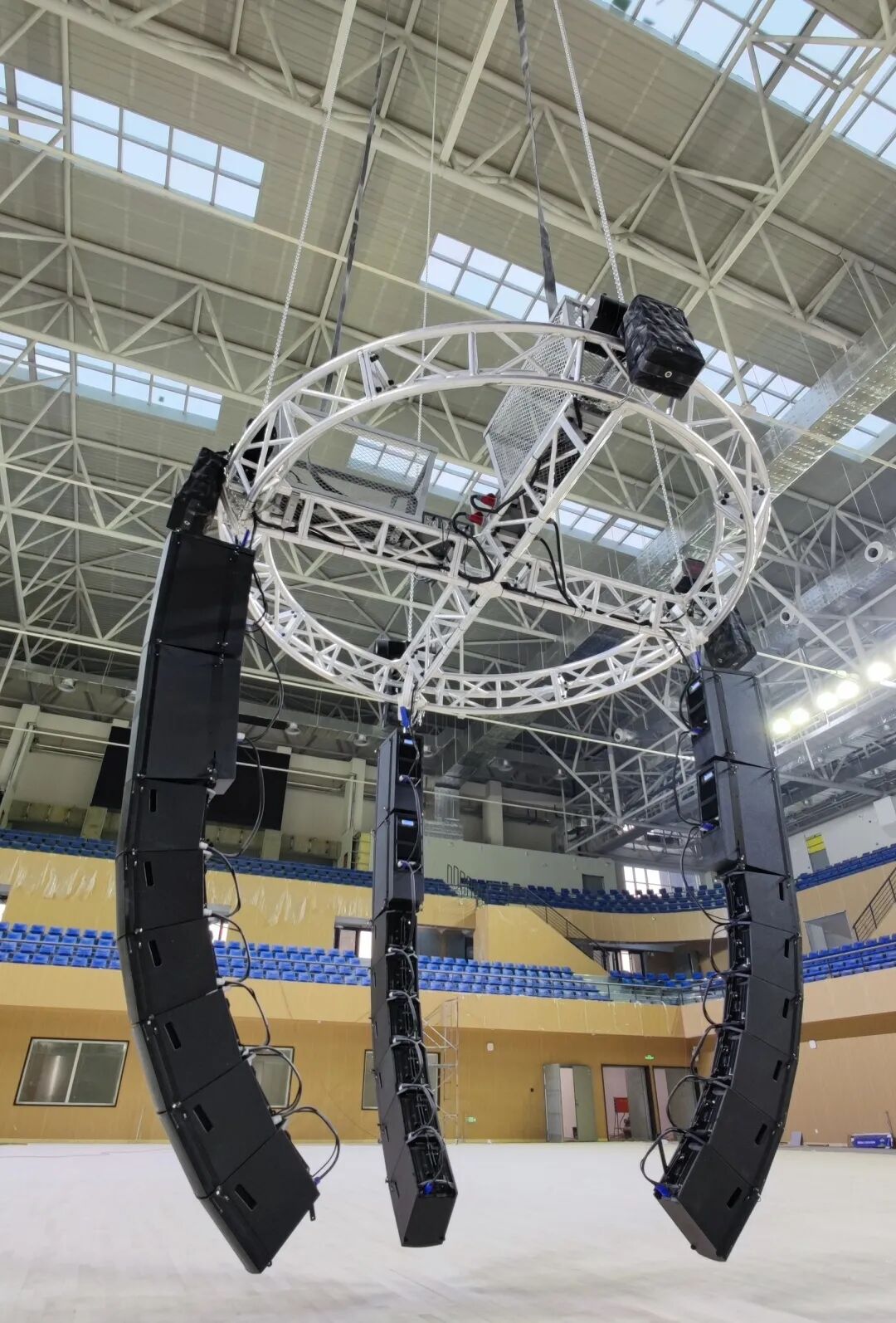

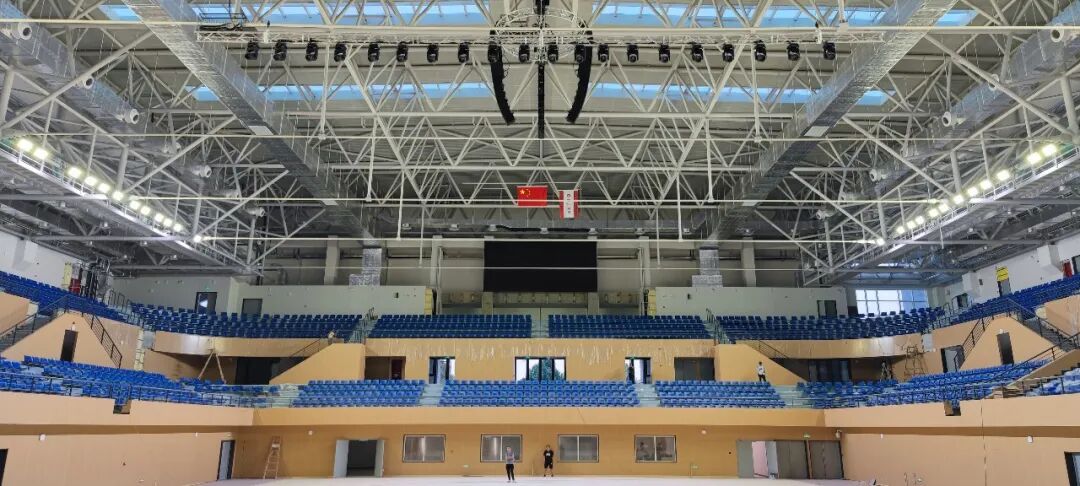

在体育场馆的场地上方，..吊挂了3组音箱，每组为6只M-FXA有源全频音箱+2只M-F3A FS吊挂低音音箱。

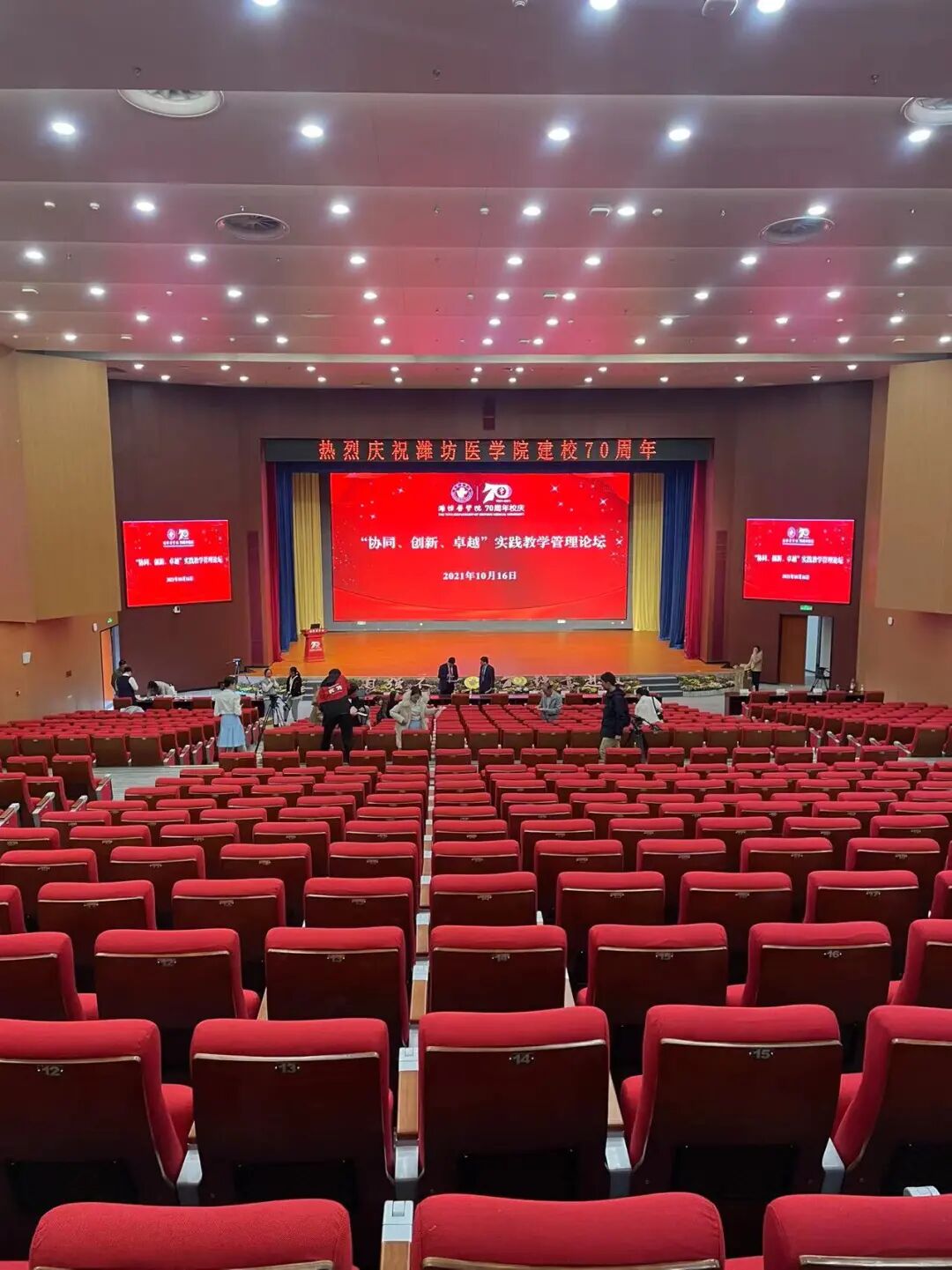

报告厅的扩声设备均采用隐藏安装，其中，主扩声系统同样采用左中右声道设计，左右声道共采用20只M-FXA+4只M-F3A S15 PRO，中置声道采用3只M-FXA音箱，同时舞台下嵌入隐藏5只M-FXA台唇补声音箱及4只M-FXA SUB低音音箱，搭配舞台侧台两边共隐藏放置的6只M-FXA+2只M-FXA SUB作为舞台返听。

M-FXA系列音箱是SE Audiotechnik在2019年推出的全新高端固定安装系统，在那些对音质具有极高要求的剧院剧场、体育场馆、礼堂、教堂及其他固定安装场所，这种灵活紧凑的高端无号角有源阵列扩声系统可以带给您..的解决方案。

M-FXA系统汇集灵活性、美观性、便捷性与高清晰度、高均匀度于一体，有效满足了以上各种固定安装场合的声学要求：

✅HiFi级无号角设计和2.8寸小型扬声器，..清晰卓越的音质与均匀的声场；7档线阵列覆盖角度调节，..360度无死角覆盖且声效一致；

✅7只1”无号角直接辐射高音和8只2.8”中音扬声器采用对称方式布置，紧凑排布，对声音覆盖的均匀度和清晰度有着不同凡响的控制力，有效弥补了建声环境不良导致的声干涉问题；

✅超常的结构精密度，异常结实的压铸铝架和刚性铝质螺丝夹有效消除多余谐振的负面影响；

✅全新设计的网罩、极其紧凑低调的尺寸设计，让其与周边环境浑然天成，明露吊装，可作剧场装饰，与舞美设计高度融合；暗装，也极易于隐藏……

1️⃣来自音箱的直达声和自然声源的声音方向大致相同；

2️⃣有利于提高传声增益，不易产生由声反馈引起的啸叫；

3️⃣有利于对观众席座位的直达声有良好覆盖外；

4️⃣直达声强、声场均匀、空间方向感好，语言清晰度高。

遵照音箱布局原则，本次体育馆扩声系统音箱采用集中式，主线阵列音箱分布于体育馆..位置，舞台演出也为左右主扩声音箱，对观众区给以了均匀的覆盖，系统安装调试完毕后的实际听感清晰明亮不浑浊，既能使观众席上有足够的声压级、良好的语言清晰度，同时又能满足场馆内声音方向感、空间感、生动感的需要。

同时也得益于小巧的箱体设计，非常易于吊挂，省时省力，也不必过于担心顶棚的承重问题。..的外观和场地也非常的协调和美观，获得了校方的一致认可。
